| 加工定制：否 | 品牌：麻城施迈赛 | 型号：GWD50 |
| 种类：热敏 | 制作工艺：集成 | 输出信号：45 |
GDW50温度传感器是一种允许在煤矿下正常使用的使用的矿用本质安全型设备。主要用于测量井下的环境温度，该传感器由温度探头，单片机，显示和输出电路组成，是矿井监控系统或设备的配套产品。

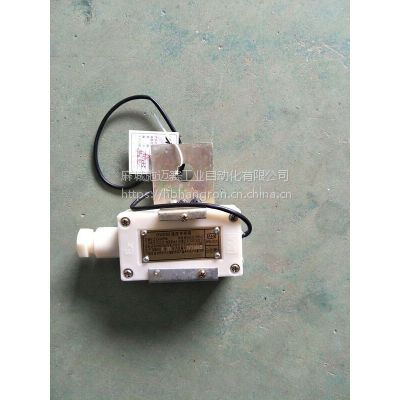

GWD50温度传感器GWD50（原型号KGW-1）型温度传感器主要用于对煤矿井下胶带运输机因滚筒摩擦引起的温度过高，进行监控，分50℃、60℃、70℃三档,供使用现场选择用, 正常时，温度传感器“K”端输出高电平，当被检测温度超过整定温度时 ,输出低电平,自动切断皮带机电源,实现超温保护。温度传感器为本安型全封闭结构，有三个接线螺钉供与主机配接用。1. 型式矿用本质安全型。防爆标志为：ExibI；分档定值式。
2. 型号GWD50温度传感器测量范围（℃）
3. 规格3.1 动作温度：分为三档50℃±3℃、60℃±3℃、70℃±3℃ 延时时间：2秒。3.2外形尺寸：150mm×62mm×45mm；质量：0.8kg。
4. 技术要求4.1 传感器就在下列环境条件下正常工作l 环境温度：0～40℃；相对湿度：＜***；大气压力：86～106kpa。l 工作电压：DC12V 工作电流50mA；l 电缆长度1000m，分布电感≤1mH/km；分布电容≤0.1μf/km。4.2 主要电气性能4.2.1 本安参数及技术性能；Ui：DC12V。Ii：50mA。 Li：0mH Ci：0.13nF4.2.2动作性能:被测点温度超过动作温度时,传感器输出≤0.5V低电平；被测点温度低于动作温度时,传感器输出≥5V高电平
5.工作原理超温保护由GWD90温度传感器实现,温度传感器的感温元件为负温度系数的半导体热敏元件,在监视点温度较低时,其阻值较大,使温度传感器输出端“温度”为高电平，皮带机正常工作。当被监测处温度升高到警戒值时，RT(LM335)阻值下降，温度传感器输出端“温度”输出低电平，主机“超温”指示灯亮，执行继电器释放，实现超温保护，同时发出语言报警信号。通过改变拨动开关位置可将温度保护整定在不同的超温保护数值。
